Условные обозначения элементов радиотехники
LaskaДата: Среда, 16.04.2008, 23:12 | Сообщение # 1
Laska
Леди Чаттерлей
Группа: Горожане
Сообщений: 316
Награды: 0
Статус: Отсутствует

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации

1— транзистор структуры р- n-р в корпусе, общее обозначение;

2— транзистор структуры п-р-п в корпусе, общее обозначение,

3 — транзистор полевой с p-n-переходом и п каналом,

4 — транзистор полевой с p-n-переходом и р каналом,

5 — транзистор однопереходный с базой п типа, б1, б2 — выводы

базы, э — вывод эмиттера,

6 — фотодиод,

7 — диод выпрямительный,

8 — стабилитрон (диод лавинный выпрямительный) односторонний,

9 — диод тепло-электрический,

10 — тиристор диодный, стираемый в обратном направлении;

11 — стабилитрон (диодолавинный выпрямительный) с двусторонней проводимостью,

12 — тиристор триодный.

13 — фоторезистор,

14 — переменный резистор, реостат, общее обозначение,

15 — переменный резистор,

16 — переменный резистор с отводами,

17 — построечный резистор-потенциометр;

18 — терморезистор с положительным температурным коэффициентом прямого нагрева (подогрева),

19 — варистор,

20 — конденсатор постоянной емкости, общее обозначение,

21 — конденсатор постоянной емкости поляризованный;

22 — конденсатор оксидный поляризованный электролитический, общее обозначение;

23 — резистор постоянный, общее обозначение;

24 — резистор постоянный с номинальной мощностью 0, 05 Вт;

25 — резистор постоянный с номинальной мощностью 0, 125 Вт,

26 — резистор постоянный с номинальной мощностью 0, 25 Вт,

27 — резистор постоянный с номинальной мощностью 0, 5 Вт,

28 — резистор постоянный с номинальной мощностью 1 Вт,

29 — резистор постоянный с номинальной мощностью рассеяния 2 Вт,

30 — резистор постоянный с номинальной мощностью рассеяния 5 Вт;

31 — резистор постоянный с одним симметричным дополнительным отводом;

32 — резистор постоянный с одним несимметричным дополнительным отводом;

Сообщение отредактировал Laska - Среда, 16.04.2008, 23:15

LaskaДата: Среда, 16.04.2008, 23:14 | Сообщение # 2
Laska
Леди Чаттерлей
Группа: Горожане
Сообщений: 316
Награды: 0
Статус: Отсутствует

33 — конденсатор оксидный неполяризованный,

34 — конденсатор проходной (дуга обозначает корпус, внешний элекрод),

35 — конденсатор переменной емкости (стрелка обозначает ротор);

36 — конденсатор подстроечный, общее обозначение

37 — варикап.

38 — конденсатор помехоподавляющий;

39 — светодиод,

40 — туннельный диод;

41 — лампа накаливания осветительная и сигнальная

42 — звонок электрический

43 — элемент гальванический или аккумуляторный;

44 — линия электрической связи с одним ответвлением;

45 — линия электрической связи с двумя ответвлениями;

46 — группа проводов, подключенных к одной точке электрическою соединения. Два провода;

47 — четыре провода, подключенных к одной точке электрическою соединения;

48 — батарея из гальванических элементов или батарея аккумуляторная;

49 — кабель коаксиальный. Экран соединен с корпусом;

50 — обмотка трансформатора, автотрансформатора, дросселя, магнитного усилителя;

51 — рабочая обмотка магнитного усилителя;

52 — управляющая обмотка магнитного усилителя;

53 — трансформатор без сердечника (магнитопровода) с постоянной связью (точками обозначены начала обмоток);

54 — трансформатор с магнитодиэлектрическим сердечником;

55 — катушка индуктивности, дроссель без магнитопровода;

56 — трансформатор однофазный с ферромагнитным магнитопроводом и экраном между обмотками;

57 — трансформатор однофазный трехобмоточный с ферромагнитным магнитопроводом с отводом во вторичной обмотке;

58 — автотрансформатор однофазный с регулированием напряжения;

59 — предохранитель;

60 — предохранитель выключатель;

б/ — предохранитель-разъединитель;

62 — соединение контактное разъемное;

63 — усилитель (направление передачи сигнала указывает вершина треугольника на горизонтальной линии связи);

64 — штырь разъемного контактного соединения;

Сообщение отредактировал Laska - Среда, 16.04.2008, 23:15

LaskaДата: Среда, 16.04.2008, 23:15 | Сообщение # 3
Laska
Леди Чаттерлей
Группа: Горожане
Сообщений: 316
Награды: 0
Статус: Отсутствует

65 — гнездо разъемною контактного соединения,

66 — контакт разборного соединения например с помощью зажима

67 — контакт неразборного соединения, например осуществленного пайкой

68 — выключатель кнопочный однополюсный нажимной с Замыкающим контактом самовозвратом

69 — контакт коммутационного устройства размыкающий, общее обозначение

70 — контакт коммутационного устройства

(выключателя, реле) замыкающий, общее обозначение. Выключатель однополюсный.

71 — контакт коммутационного устройства переключающий, общее обозначение. Однополюсный переключатель на два направления. 72— контакт переключающий трехпозиционный с нейтральным положением

73 — контакт замыкающий без самовозврата

74 — выключатель кнопочный нажимной с размыкающим контактом

75 — выключатель кнопочный вытяжной с замыкающим контактом

76 — выключатель кнопочный нажимной с возвратом кнопки,

77 — выключатель кноночный вытяжной с размыкающим контактом

78 — выключатель кнопочный нажимной с возвратом посредством вторичного нажатия кнопки,

79 — реле электрическое с замыкающим размыкающим и переключающим контактами,

80 — реле поляризованное на одно направление тока в обмотке с нейтральным положением

81 — реле поляризованное на оба направления тока в обмотке с нейтральным положением

82 — реле электротепловое без самовозврата, с возвратом посредством вторичного нажатия кнопки,

83- разъемное однополюсное соединение

84 — гнездо пятипроводного контактного разъемного соединения,

85 штырь контактного разъемного коаксиального соединения

86 — гнездо контактною соединения

87 — штырь четырехпроводного соединения,

88 гнездо четырехпроводного соединения

89 — перемычка коммутационная размыкающая цепь.


Есть мнение!?!?

НЕ держи в себе, отпишись в теме которая вызвала эмоции...

Сообщение отредактировал Laska - Среда, 16.04.2008, 23:16

SkynetДата: Четверг, 17.04.2008, 01:34 | Сообщение # 4
Skynet
Типа местный
Группа: Горожане
Сообщений: 1246
Награды: 3
Статус: Отсутствует

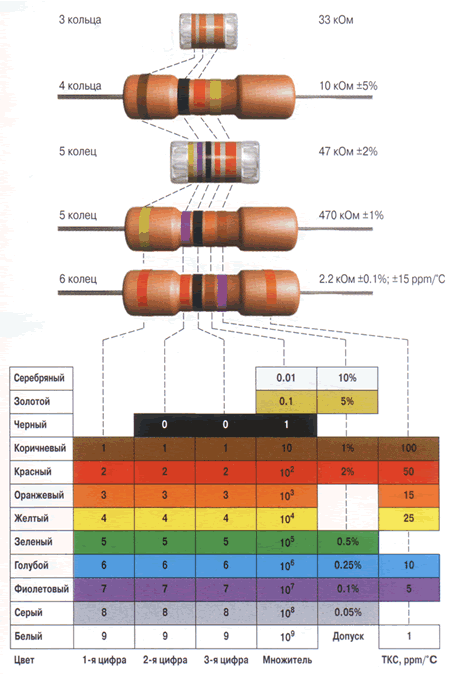

Резисторы. Цветовая маркировка
В соответствии с ГОСТ175-72 и требованиями Публикации 62 IEC (Международной Электротехнической Комиссии) цветовая маркировка наносится в виде 3, 4, 5 или 6 цветных колец. Маркировочные кольца должны быть сдвинуты к одному из выводов или ширина кольца первого знака должна быть в два раза больше других, что на практике выдерживается не всегда.

Вместо цветовых колец могут встречаться цветовые точки, но принцип маркировки тот же.

Прикрепления: 3632262.gif(59.2 Kb)


Сообщение отредактировал Skynet - Четверг, 17.04.2008, 01:36

SkynetДата: Четверг, 17.04.2008, 01:37 | Сообщение # 5
Skynet
Типа местный
Группа: Горожане
Сообщений: 1246
Награды: 3
Статус: Отсутствует

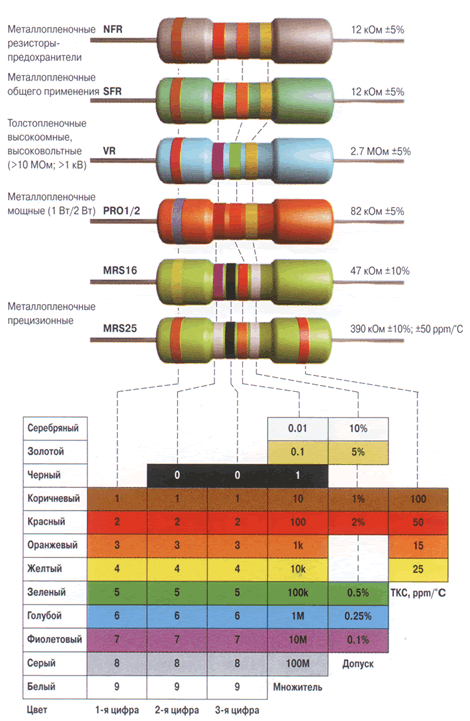

Резисторы. Цветовая маркировка фирмы PHILIPS
Маркировка осуществляется 4, 5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно. Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.
Прикрепления: 9293201.gif(84.4 Kb)
