Как работает индукционный нагреватель: простое объяснение сложной технологии

Индукционный нагрев — это один из самых эффективных способов нагревать металлические детали без физического контакта. Эта технология широко применяется в машиностроении, ремонте, сборке и термообработке. Она позволяет быстро и безопасно разогревать подшипники, шестерни, муфты и другие элементы для посадки на валы или снятия без повреждений.

Главная особенность индукционного нагревателя — это бесконтактный, направленный нагрев, который не требует открытого пламени, что делает его безопасным и экологичным. При этом скорость нагрева регулируется, а процесс контролируется по температуре или времени. Даже крупные детали массой в сотни килограммов могут быть равномерно прогреты до нужной температуры за считанные минуты.

Принцип индукционного нагрева

В основе технологии лежит закон электромагнитной индукции, открытый Майклом Фарадеем в XIX веке. Когда через индукционную катушку протекает переменный ток высокой частоты, вокруг неё формируется быстро меняющееся магнитное поле. Если в зоне действия этого поля находится металл, то в нём наводятся вихревые токи — их ещё называют токами Фуко.

Эти токи замыкаются внутри проводящего тела и встречают сопротивление материала, в результате чего происходит локальный нагрев. Этот эффект напоминает электрический ток, проходящий через спираль чайника, — только ток возникает не из-за прямого подключения, а наводится полем.

Важным параметром является частота тока: от неё зависит глубина проникновения вихревых токов. Чем выше частота, тем тоньше слой металла нагревается. Это позволяет точно контролировать процесс, достигая необходимого результата — будь то поверхностная закалка или прогрев всей массы.

Компоненты системы: катушка, сердечник, генератор

Современная система индукционного нагрева состоит из трёх основных компонентов:

• Индукционная катушка (или индуктор) — медный виток или система витков, через которые подаётся переменный ток. Она формирует магнитное поле и определяет форму нагреваемой зоны.

• Генератор тока — устройство, преобразующее напряжение сети в ток необходимой частоты и мощности. Он может быть статическим или инверторным, с цифровым управлением.

• Магнитопровод (сердечник) — ферритовый или трансформаторный сердечник, направляющий магнитный поток и усиливающий его. Он снижает утечки поля и улучшает КПД.

Дополнительно система включает блок управления, датчики температуры (ИК- или контактные), таймеры, систему защиты от перегрева и часто — функцию автоматического размагничивания.

Важно понимать, что мощность системы и её конструкция подбираются исходя из размеров, массы и материала заготовки. Например, подшипник весом 5 кг и муфта весом 300 кг требуют совершенно разных параметров катушек и генераторов.

Этапы передачи энергии в металл

Передача энергии в процессе индукционного нагрева происходит в несколько последовательных этапов:

1. Генерация магнитного поля: генератор подаёт ток в катушку, создавая переменное электромагнитное поле.

2. Наведение вихревых токов: магнитное поле пронизывает металлическую заготовку, индуцируя в ней токи Фуко.

3. Нагрев от сопротивления: вихревые токи сталкиваются с сопротивлением металла и преобразуются в тепловую энергию — металл начинает греться изнутри.

4. Контроль температуры: по датчику система прекращает нагрев при достижении заданного значения или по таймеру.

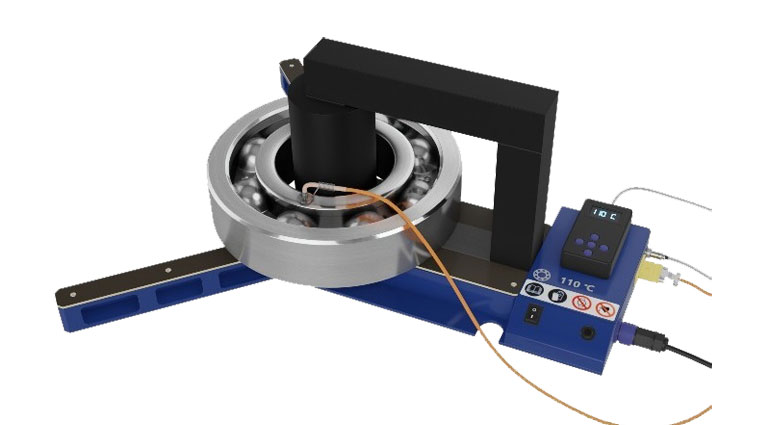

Благодаря такому методу металл прогревается равномерно, без перегрева поверхности. Особенно важно это при установке подшипников: при нагреве они расширяются и легко надеваются на вал, а при остывании надёжно фиксируются.

Если вы ищете надёжное решение для прогрева подшипников, шкивов и втулок, то приобрести индукционные нагреватели напрямую от производителя вы можете в компании MUESTRA. Здесь представлен широкий ассортимент моделей от 5 до 10000 кг с гарантией и сертификацией.

Почему металл греется, а корпус — нет

Один из самых поразительных эффектов индукционного нагрева — это то, что корпус установки и сама катушка остаются холодными, в то время как металлическая деталь внутри нагревается до сотен градусов. Объяснение кроется в физических свойствах материалов и принципе действия:

• Индукция происходит только в проводнике, способном наводить токи. Корпус катушки — изолирован, а сама катушка выполнена из меди с минимальным сопротивлением и мощной системой охлаждения.

• Пластик, алюминий, дерево, резина — не индуцируются магнитным полем так, как ферромагнитные стали или сплавы. Поэтому корпус и окружающие элементы остаются практически нетронутыми полем.

• Целевая концентрация: магнитное поле сосредоточено внутри индуцирующего кольца и резко спадает за его пределами. Это позволяет избегать нежелательных тепловых воздействий на другие элементы оборудования или оператора.

Таким образом, нагрев происходит строго в металлической детали, а всё остальное оборудование остаётся в штатном температурном режиме. Это делает индукционный нагрев идеальным для точных промышленных операций, где требуется безопасность, повторяемость и контроль.
